パワーボール
ISK-PB500
特別高圧ケーブル対応 ケーブル中間送り機
特別高圧ケーブル対応商品
ブレーキ付きモーター採用で停止時にもケーブルが戻されない
| 仕様 | ||
|---|---|---|
| 送り出し力 | 連続4.9kN（500kgf）/ 最大 6.86kN（700kgf） | |
| 送り速度 | 2.7〜16.3m/min | |
| 電源 | 三相200V | |
| 出力 | 750W | |
| 適応ケーブル外径 | Φ20〜160 | |
| ベース寸法 | W650×L510mm | |
| 入力ケーブル | 4m | |
| 外径寸法 | W790×L700×H535mm | |
| 質量 | 150kg | |
| 標準価格 | |
|---|---|
| ISK-PB500 | オープン価格 |
| ISK-PBC40B（中継ケーブル） | オープン価格 |

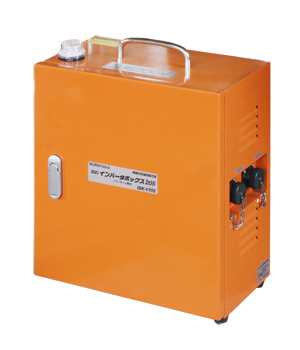

インバータボックス205
ISK-V205
ISK-PB500専用
最大連結台数7台
推奨連結台数5台
| 仕様 | ||
|---|---|---|
| 電源 | 三相200V 50/60Hz | |
| 出力電圧 | 三相200V | |
| 容量 | 5.5kW | |
| 電源設備容量 | 12kVA | |
| 送り速度調整範囲 | 20〜120Hz | |
| 入力ケーブル | 3m | |
| 外径寸法 | W220×L415×H520mm | |
| 質量 | 19.5kg | |
| 標準価格 | |
|---|---|
| ISK-V205 | オープン価格 |
パワーボールミニ
ISK-PB203M
インバータ制御連動式 ケーブル中間送り機
敷設ルートの狭い場所、
多段ラックの間隔が狭い場所に最適
| 仕様 | ||
|---|---|---|
| 送り出し力 | 最大 1.96kN（200kgf）±10% | |
| 送り速度 | 4.2〜20m/min | |
| 電源 | 三相200V | |
| 出力 | 200W | |
| 適応ケーブル外径 | Φ1〜65 | |
| ベース寸法 | W380×L286mm | |
| 外径寸法 | W414×L352×H158mm | |
| 質量 | 18kg | |
| 標準付属品 |
|---|
| ラチェットスパナ、空気入れ |
| 標準価格 | |
|---|---|
| ISK-PB203M | ￥660,000 |
| カタログPDF ダウンロード |
|---|
| ISK-PB203M カタログ （PDF : 951kb） |
パワーボール
ISK-PB203
インバータ制御連動式 ケーブル中間送り機
敷設ケーブルの品質向上
太いケーブルを高いグリップ力で楽々送り出し
ウインチと併用し延線作業の効率化
長距離で曲がりの多い延線に効果的
| 仕様 | ||
|---|---|---|
| 送り出し力 | 最大 1.96kN（200kgf）±10% | |
| 送り速度 | 3.7〜20m/min | |
| 電源 | 三相200V | |
| 出力 | 200W | |
| 適応ケーブル外径 | Φ1〜100 | |
| ベース寸法 | W334×L400mm | |
| 外径寸法 | W376×L442×H270mm | |
| 質量 | 26kg | |
| ※100V用インバーターまたは200V用インバーターが必要です。 | ||
| 標準付属品 |
|---|
| ラチェットスパナ、空気入れ |
| 標準価格 | |
|---|---|
| ISK-PB203 | ￥680,000 |
| カタログPDF ダウンロード |
|---|
| ISK-PB203 / PB403 カタログ （PDF : 853kb） |
パワーボール
ISK-PB403
インバータ制御連動式 ケーブル中間送り機
敷設ケーブルの品質向上
太いケーブルを高いグリップ力で楽々送り出し
ウインチと併用し延線作業の効率化
管路の出入り口やドラムからの送り出しに
| 仕様 | ||
|---|---|---|
| 送り出し力 | 最大 3.92kN（400kgf）±5% | |
| 送り速度 | 4.9〜27m/min | |
| 電源 | 三相200V | |
| 出力 | 400W | |
| 適応ケーブル外径 | Φ1〜100 | |
| ベース寸法 | W343×L620mm | |
| 外径寸法 | W386×L652×H290mm | |
| 質量 | 48kg | |
| ※100V用インバーターまたは200V用インバーターが必要です。 | ||
| 標準付属品 |
|---|
| ラチェットスパナ、空気入れ |
| 標準価格 | |
|---|---|
| ISK-PB403 | ￥1,140,000 |
| カタログPDF ダウンロード |
|---|
| ISK-PB203 / PB403 カタログ （PDF : 853kb） |
パワーボール
ISK-PB180
無段変速型 ケーブル中間送り機
100Vで手軽に使える
インバータボックス不要
| 仕様 | ||
|---|---|---|
| 送り出し力 | 最大 1.76kN（180kgf） | |
| 送り速度 | 50Hz：3.7〜16.1m/min
60Hz：4.4〜19.3m/min |
|
| 電源 | AC100V 50Hz/60Hz | |
| 出力 | 250W | |
| 適応ケーブル外径 | Φ1〜100 | |
| ベース寸法 | W346×L530mm | |
| 外径寸法 | W384×L580×H258mm | |
| 質量 | 33kg | |
| 標準付属品 |
|---|
| ラチェットスパナ、空気入れ |
| 標準価格 | |
|---|---|
| ISK-PB180 | ￥780,000 |
| カタログPDF ダウンロード |
|---|
| ISK-PB180 カタログ （PDF : 990kb） |
四面コロアタッチメント
ISK-PBH65(ISK-PB203M専用)/ISK-PBH100(ISK-PB203専用)
ISK-PBH180(ISK-PB180専用)/ISK-PBH200(ISK-PB403専用)
パワーボールに簡単取付
ケーブルの浮上がり・落下防止
| 仕様 | ||||
|---|---|---|---|---|
| ISK-PBH65 | ISK-PBH100 | ISK-PBH180 | ISK-PBH200 | |
| 適応機種 | ISK-PB203M | ISK-PB203 | ISK-PB180 | ISK-PB403 |
| 安全最大荷重 | 0.98kN | 0.98kN | 0.98kN | 1.96kN |
| 最大通過物径 | Φ65（逆さ使いΦ40）mm | Φ100（逆さ使いΦ65）mm | Φ100（逆さ使いΦ65）mm | Φ100（逆さ使いΦ65）mm |
| 外径寸法 | W380 L115 H206mm |
W340 L175 H320mm |
W346 L152 H308mm |
W343 L147 H340mm |
| 質量 | 4.5kg | 6.2kg | 6.0kg | 6.3kg |
| 標準価格 | |
|---|---|
| ISK-PBH65 | ￥54,000 |
| ISK-PBH100 | ￥54,000 |
| ISK-PBH180 | ￥68,000 |
| ISK-PBH200 | ￥68,000 |
インバータ
ISK-V100 / ISK-V200
敷設ケーブルの品質向上
ウインチと併用し延線作業の効率化
| 仕様 | ||
|---|---|---|
| ISK-V100 | ISK-V200 | |
| 電源 | 単相100V 50/60Hz | 三相200V 50/60Hz |
| 出力電圧 | 三相200V | 三相200V |
| 容量 | 0.75kW | 3.7kW |
| 送り速度調整範囲 | 35〜120Hz | |
| 入力ケーブル | 3m | |
| 外径寸法 | W192×L300×H470mm | |
| 質量 | 12.5kg | |
| 標準付属品 |
|---|
| コントローラー |
| 標準価格 | |
|---|---|
| ISK-V100 | ￥250,000 |
| ISK-V200 | ￥295,000 |
別売品 /インバータボックス用中継ケーブル40m
ISK-PBC40
| 標準価格 | |
|---|---|
| ISK-PBC40 | ￥108,000 |
パワーボールラック取付台
ISK-PR203 / ISK-PRE180
| 仕様 | ||
|---|---|---|
| ISK-PR203 | ISK-PRE180 | |
| 対応機種 | ISK-PB203M / ISK-PB203 | ISK-PB180 / IS-180FBO |
| 適応ラックサイズ | 高さ：70、100mm 幅：500m〜 | |
| 適応ケーブル径 | Φ〜85（ラック高さ100mm） Φ〜72（ラック高さ70mm） |
|
| 外径寸法 | W632（最大）×L707×H125mm | |
| 質量 | 9.5kg | 11.0kg |
| 標準付属品 |
|---|
| 六角ボルト（M10×20）×4 |
| 標準価格 | |
|---|---|
| ISK-PR203 | ￥104,000 |
| ISK-PRE180 | ￥104,000 |
